数显时间继电器

一、概述

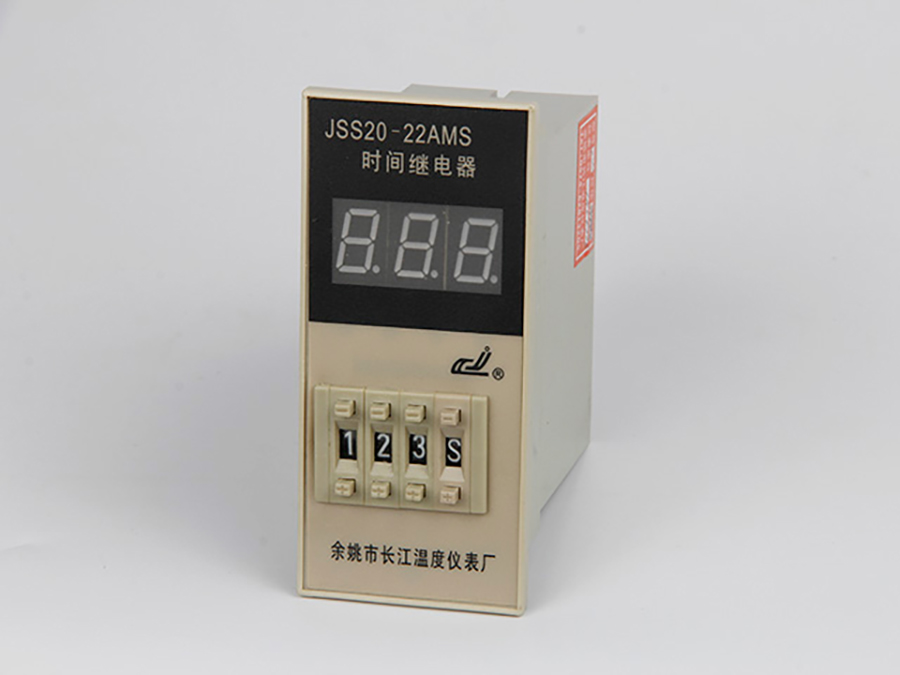

JSS20-48智能型单排显示时间继电器，三位数码管显示，三键拨码操作，采用继电器延时吸合，具有小时、分、秒任意设定功能，计时准确，功耗低，稳定性可靠，可广泛用于冶金、电子、机械、纺织、塑料制冷、医疗、电炉烘箱、家用电器等需时间控制的场合。

二、主要技术参数

1、显示方式：三位LED数码管显示
2、控制范围：99.9S、99分9秒、99小时9分
3、计时精度：0.005级
4、功耗：<3W
5、输出触点容量：交流220V    5A（阻性负载）
6、外型及开孔尺寸(mm)：48×48×110    44×44
7、工作电源：AC85～242V  50/60HZ或其他特殊要求
8、工作环境：0~50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合

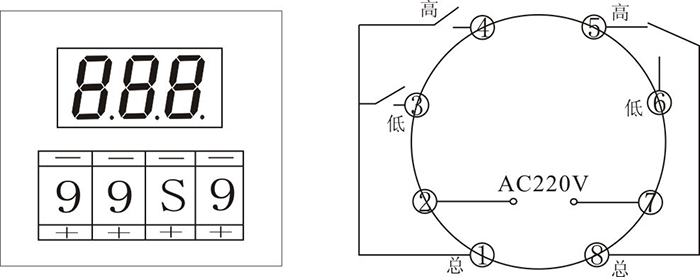

三、仪表面板与接线图

四、使用方法

1、因继电器具有记忆功能，需通电前预置好延时时间，通电后预置的时间无效，继电器重复启动间隔时间应≥0.5秒。
2、把拔码开关及时间段开关设置好，接通电源，此时显示并开始计时，到预置时间，延时触点转换，实现定时控制。
3、通电后数码管开始计时，两组继电器‘总’、‘低’断开，‘总’、‘高’吸合；直至达到设定时间后，两组继电器‘总’、‘低’吸合，‘总’、‘高’断开。此时一个控制周期结束，若客户需要重新计时，则关机重启，仪表开始新一轮工作。
