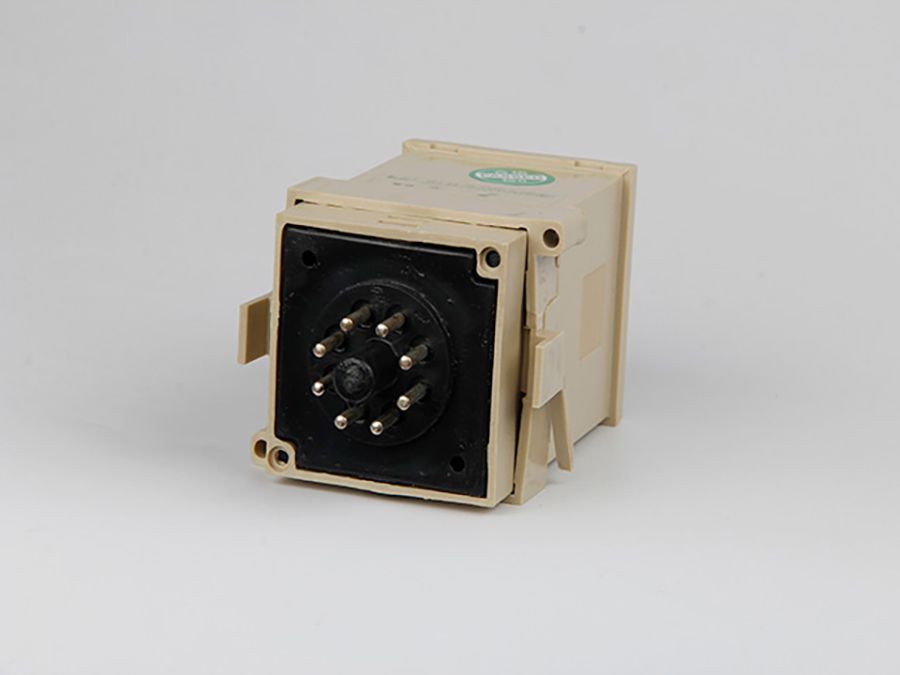

数显时间继电器

JSS48-70 系列数显时间继电器属于通电延时型，是近年发展起来的新一代控制仪，它采用八位微电脑为核心芯片，四位数码管显示，适用于交流60HZ，工作电压220V 的控制电路中作延时元件，按预定时间接通或分断电路。

一、性能指标

1、显示方式：四位LED 数码管直接显示控制时间；
2、分辨力： 1s、1min、1h；
3、控制范围：1S～99H；
4、设定方式：秒（S）、分（M）、小时（H）可由拔码任意设定；
5、工作电源：AC85～242V 50/60HZ
6、功耗：<3W
7、输出触点容量：交流220V 5A（阻性负载）
8、工作环境：温度0～50℃，湿度﹤85%RH 的无腐蚀性气体场合。

二、安装

仪表安装只需在安装屏上按开孔尺寸开一孔后，把仪表塞入孔内，把附来的安装架卡紧安装屏即可。

外形尺寸（mm）：48×48×125     开孔（mm）：45×45

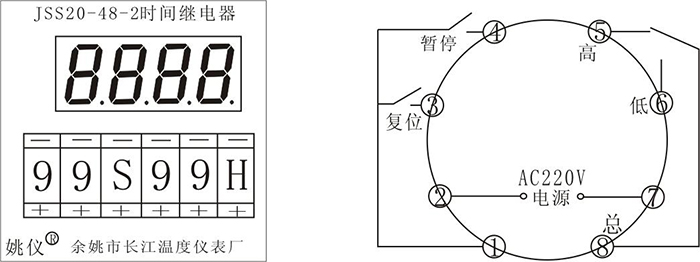

三、面板及接线

四、使用方法

1、因继电器具有记忆功能，需通电前预置好延时时间，通电后预置的时间无效，继电器重复启动间隔时间应≥0.5 秒。
2、把拔码开关及时间段开关设置好，接通电源，此时显示并开始计时，到预置时间，延时触点转换，实现定时控制。
3、通电后左侧两位数码管开始计时，继电器‘总’、‘低’吸合，‘总’、‘高’断开；直至左侧计时时间到后继电器‘总’、‘低’断开，‘总’、‘高’吸合，此时右侧两位数码管开始计时，直至右侧计时时间到后继电器‘总’、‘低’吸合，‘总’、‘高’断开，同时左侧数码管开始计时，如此往复循环控制。
4、复位功能：在任意时刻接通复位端子，继电器恢复到初始状态。
5、暂停功能：在计时过程中接通暂停端子，计时停止，且显示此刻时间，并出现提示符“P”，断开后继续计时，得用此功能可作累时器用。
6、在强电环境且复位与暂停端接通线较长时，请使用屏蔽导线。
7、复位与暂停端子切勿输入电压，以免损坏产品。
