计数器

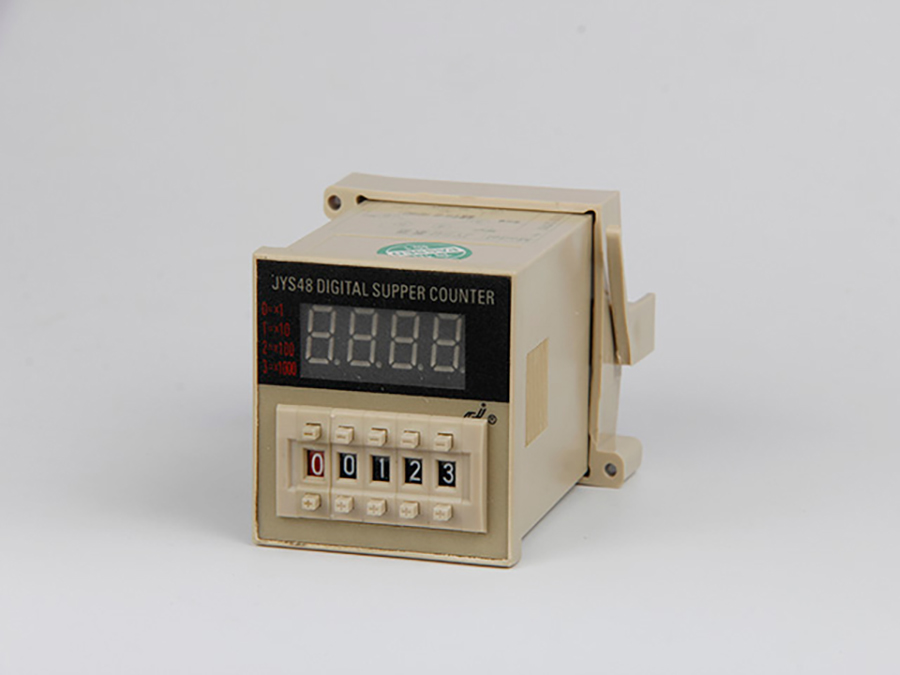

JYS计数器采用强抗干扰单片机控制，质量可靠，四位数码管显示，具有操作简单，广泛用于各种需要计数控制的场合。

一、性能指标：

1. 计数范围：0～9999000　　　

2. 输入信号：继电器、行程开关、微调开关、接近开关、光电开关、脉冲信号

3. 计数速度：高速1000次/秒，低速30次/秒

4. 继电器输出(无源)触点容量： AC220V  5A(阻性负载)

5. 开孔尺寸（mm）：48×48×130          外型尺寸（mm）：44×44

6. 工作电源：AC85～242V  50/60Hz      功耗＜3W

7. 使用环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合

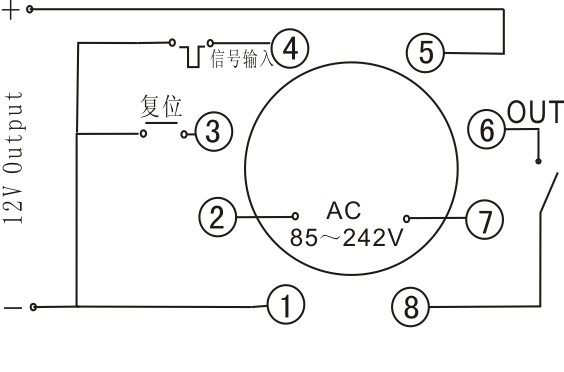

二、接线及说明：

三、操作说明：

1. 首先按照接线图正确接线，将计数器设定到需要的数值后通电，有信号输入时计数器开始计数。

2. 注：左边红色的拨码的数字代表10的次方。例如：当红色拨码为‘2’，另外四片拨码的数值为‘3200’时，表示设定的实际数值为3200×10² 。

3. 当计数达到设定值后，继电器输出端子⑥与⑧导通，计数器停止计数。

4. 在计数中途或计数达到设定值后短接复位端再断开，计数器计数归零，输出端⑥与⑧断开，当再有信号输入时开始计数。
