输入信号:开关量、电平脉冲(低电平:-15V~0.6V;高电平: +4V~+15V)
外接传感器:光电对管、接近开关、霍尔传感器、角、线位移光栅传感器
计数器向传感器外供5V、12V(负载20mA)直流电压和30mA直流电流
计数器可设定信率A、信率b、初始值C、小数点dot,满足测量精度
当前计数值、设定的计数报警值、设定的计数功能参数值掉电不丢失
多种继电器输出方式，满足现场控制要求
一、仪表技术指标
工作电源: AC/DC85~242V
数码管显示: 0.5英寸；超限显示“EEEEEE”
继电器触点容量: AC220V/3A(阻性负载);继电器触点寿命: 105次
最高测量频率30KHz(光栅表15KHz)
显示范围: -199999~999999
外形及开孔尺寸:96×48×90 开孔92×44
仪表工作环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合
计数器可设倍率A、倍率b、初始l直C,显示值=脉冲输入值×A÷b十C

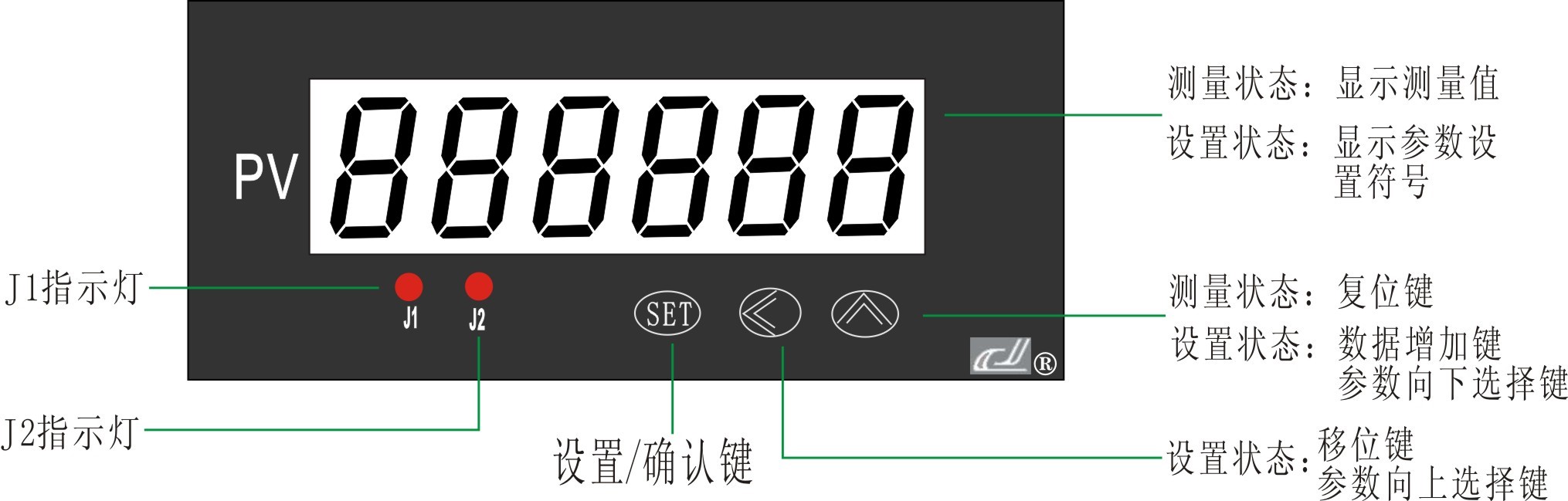

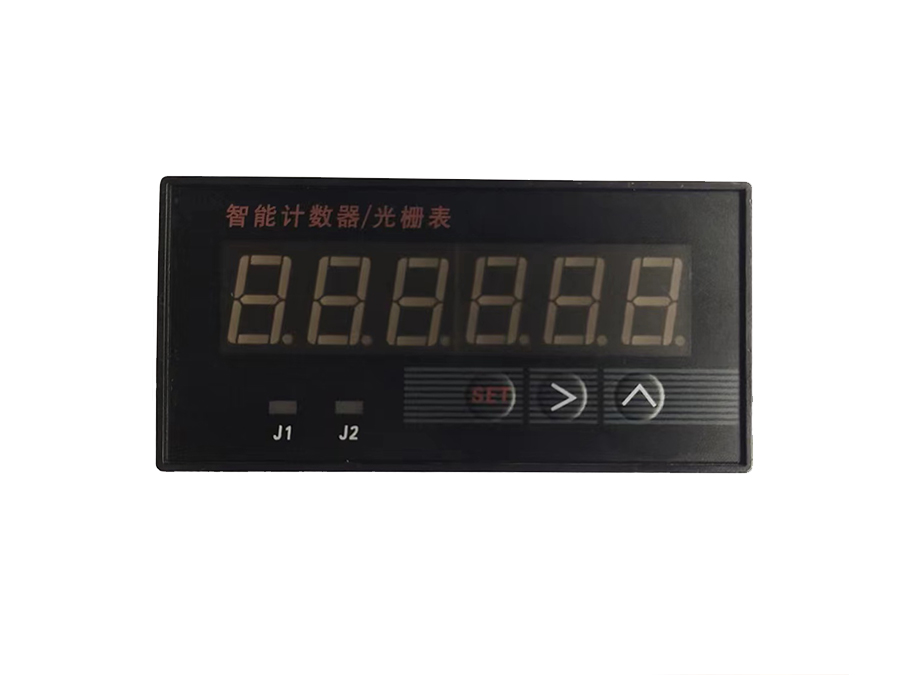

二、面板介绍

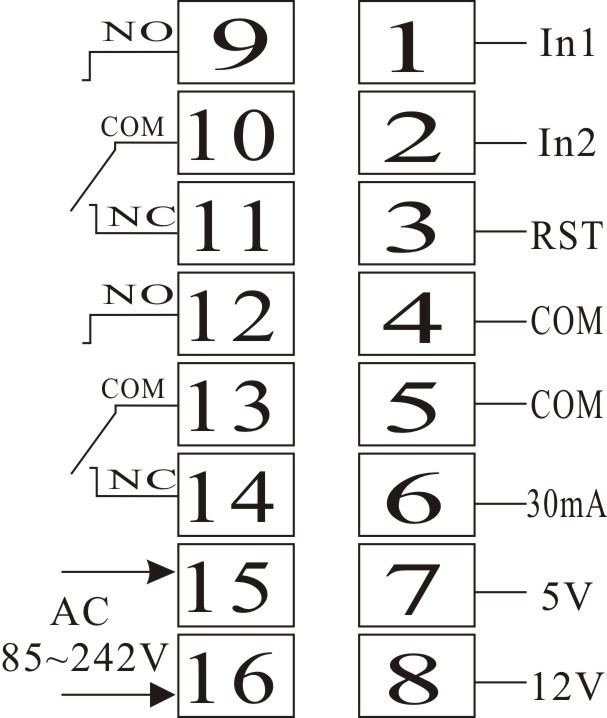

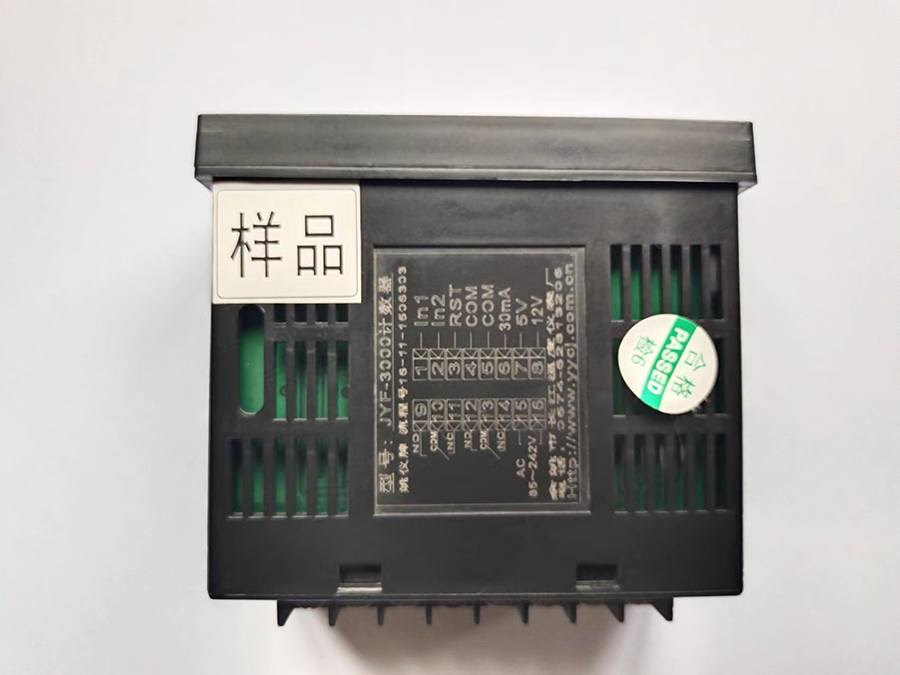

二、仪表接线图
注1：IN1、IN2为输入端，COM为公共端，RST为复位端。
注2:如干扰较强或接感性负载,可在220V交流电源输入端和继电器使用端分别并接250V/220nF的安规电容。
注3: 市面上的传感器大致上分为两类: 第一类是传感器有效时输出高电平 (输出为常闭)，第二类正好相反传感器有效时输出低电平(输出为常开,既NPN型)。
本仪表在出厂时仅能与第二类传感器 (NPN型)配接(如有其他要求请申请定制) ,如果用户使用的是PNP传感器,则在使用时需要在lN和COM之间接一阻值合适的电阻(推荐510Ω)
第一类传感器
第二类传感器
