一、概述

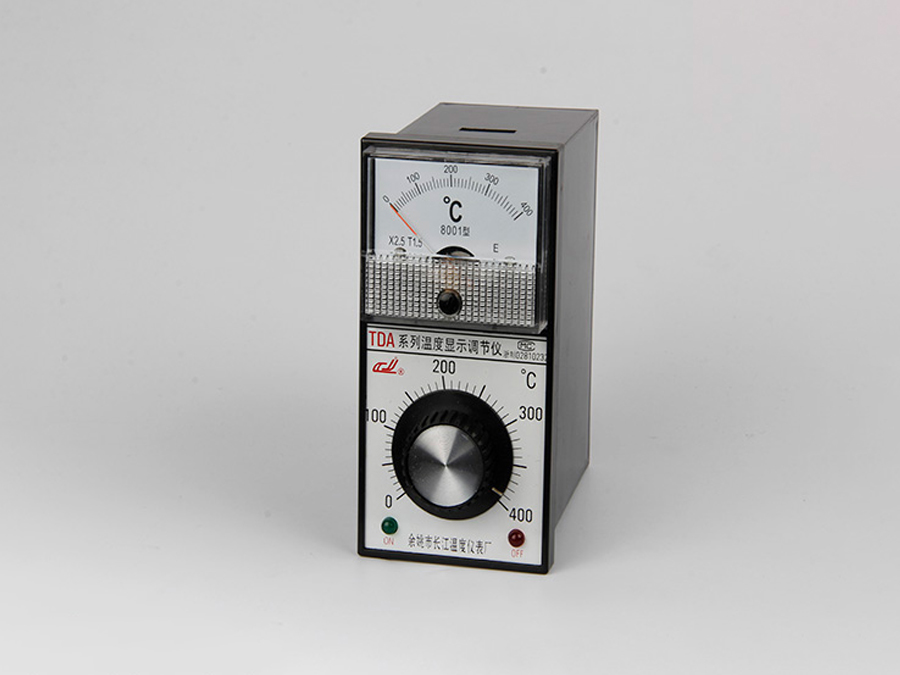

XMT*系列数字仪表为指针显示，并应用了独特的抗干扰技术，具有精度高、可靠性好、抗震性强、安装方便，并有二位式、三位式、上下限位差、时间比例等多种控制方式、根据需要还可增加超温报警功能，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉烘箱等轻、重工业部门用作温度测量和自动控制。
二、技术性能
1、显示方法： 指针显示被测值
2、显示误差：≤1.0%FS±1字
3、设定点偏差：≤1.0%FS
4、热电偶冷端补偿：0～50℃内误差＜2℃
5、时间比例调节：比例带1%～3%，周期：30S±10S
6、输出触点容量：交流220V 3A（阻性负载）
7、工作电源：90VAC－242VAC，50HZ/60HZ
8、功耗小于3W
9、工作环境：温度0～50℃,相对湿度＜85%RH的无腐蚀性气体场合
三、型号意义
□ T □ － □ □ □ □
1 2 3 4 5 6
1：显示控制方式：“XM”表示数字指示；“空格”表示指针表头指示
2：外型尺寸标号(mm) :
DW:160*80*90； EA:96*96*95； DA:60*120*100； ED:72*72*120；
DE:48*96*100； EB:48*96*110； E:48*48*100； E-96:96*96*130；
3：操作显示方式：‘0’表示无温度指示，只有控制设定或只有控制偏差指示；‘1’和‘2’电位器设定全量程显示
4：主控制方式
‘0’继电器常开常闭触电输出,二位式指示控制； ‘3’继电器常开常闭触电输出,二位式指示控制
5：附加报警
‘空或0’：无报警； ‘1’：单个报警(上限触点报警)；
6：输入信号分类：
‘1’热电偶(K,S,E,J,B,N,T)； ‘2’热电阻(PT100,Cu50)；
