XMT-7000 系列

常用型号举例：XMTD-7411   XMTD-7512等（参考产品选型说明）

一、概述

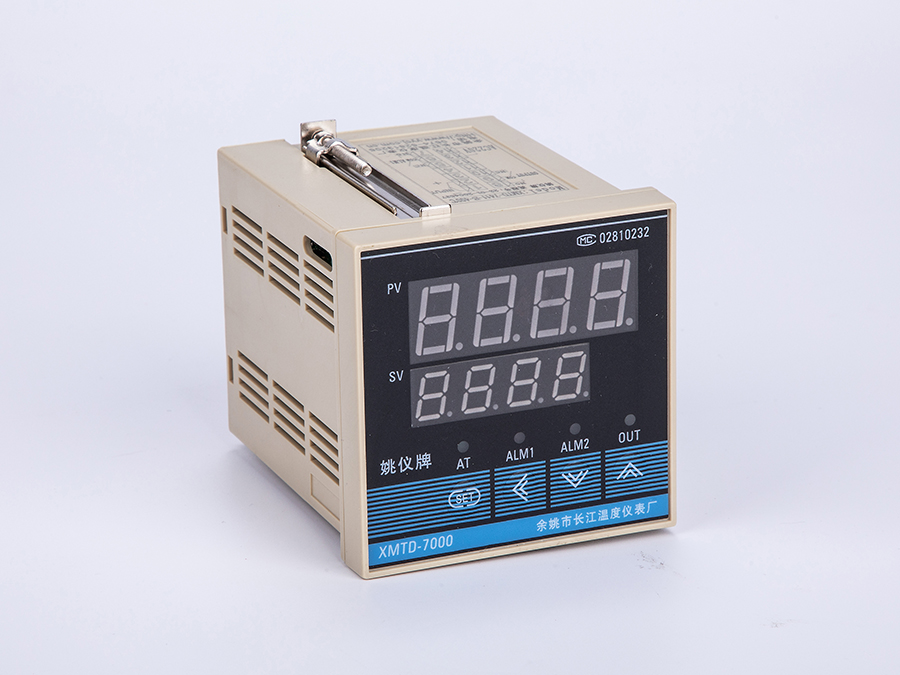

XMT*7000系列仪表为智能型双排四位显示仪表，分别显示测量值和设定值，仪表为四键操作，参数快捷设置，参数符号显示简洁，输入信息方便，控制方式有二位式、时间比例、模糊PID，具有参数自整定功能，仪表采用进口超强抗干扰芯片设计、质量可靠，红绿双色双排数码管分别同时显示测量值与设定值。

二、主要技术参数

1、测量误差：±0.5%F·S±1 字，附加冷端补尝误差≤±2℃
2、继电器输出触点容量：阻性负载220V /7A
3、驱动固态继电器信号输出：驱动电流≥15mA，电压≥9V
4、驱动可控硅脉冲输出：幅度≥3V，宽度≥40us 的移相或过零触发脉冲
5、控制周期：继电器输出为2～120 秒，其它为2 秒
6、工作电源：AC85V～242V（开关电源）, 50/60Hz，或其它特殊定货
7、工作环境：0~50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合

三、型号和规格

常用输入信号及测控范围（特殊规格可另订货）

四、仪表操作方法：

1）、按照接线图接入电源、传感器及控制回路后通电，仪表将首先开始按程序自检：

所有数码管笔画及所有指示灯（除OUT 灯外）全部点亮，用来检测发光系统是否正常，此时如发现有不能点亮的发光件，请停止使用该仪表送修（此过程只持续0.5S）,然后投入正常测控状态，上排PV 窗口显示测量值，下排SV 窗口显示设定值。

2）、修改设定值:

请在正常的显示测量方式下，按住SET 键3 秒，SV 窗口个位出现小数点时，此时按▲向上调节设定值，按▼向下调节设定值(长时间按住▲或▼键可实现连续快加或快减)，按移位（如同光标），按SET 键来完成确认修改，在不按任何键的状态下约10 秒后自动退回到正常显示状态。

3）、修改设定值以外的参数值：

请在正常显示方式下，按住（SET+▲）键3 秒，即可进入内部参数设置（见参数表），根据应用系统需要设置不同的参数值，特别是“P”、“I”、“d”、“t”四项，应请有经验的操作人员设定；若客户选用二位式控制则需把P=0，且只有在P=0 时才会显示主控回差HY参数。

4）、自整定：首先设置好设定值，然后进入二级菜单，将AT 设置为1，AT 灯亮，仪表进入自整定状态，此时仪表为位式控制，PID 参数自动隐藏，将回差设为0.5～1 左右，经过三次上下振荡之后，仪表确定出新的P、I、D 等参数并保存，AT 灯灭，仪表复位进入控制状态。

注：①仪表整定时中途断电，因仪表有记忆功能，下次上电会重新开始自整定。

②自整定中，如需要人为退出，将自整定参数AT 设置为0 即可退出，但整定结果无效。

③按正确方法整定出的参数适合大多数系统，但遇到极少数特殊情况控制不够理想时，可适当微调P、I、D 的值。人工调节时,注意观查系统响应曲线, 如果是短周期振荡(与自整定或位式控制时振荡周期相当或约长), 可减小P(优先), 加大I 及D; 如果是长周期振荡(数倍于位式控制时振荡周期), 可加大I(优先),

加大P、D; 如果是无振荡而有静差,可减小I(优先),加大P; 如果是最后能稳定控制但时间太长,可减小D(优先), 加大P, 减小I。调试时还可采用逐试法,即将P、I、D 参数之一增加或减少30-50%,如果控制效果变好，则继续增加或减少该参数，否则往反方向调整，直到效果满意为止，一般先修改P，其次为I，还不理

想则最后修改D 参数。修改这三项参数时, 应兼顾过冲与控制精度两项指标。

5)、手动输出: 在正常显示测量、设定值状态下，按（SET+▼）键可以进入手动输出状态，下排第一位显示“H”，后三位显示0-100 的输出功率。按、▲键或▼键可调节输出功率。

6）可控硅触发型仪表：如发现负载二端电压有抖动现象，可把仪表二根输出线对调。

五、产品型号定义:

XMT□—7 □ □ □ □
       (1)    (2) (3) (4) (5)

（1）外型及开孔尺寸：

空:160×80×90 152×76； A: 96×96×90 92×92；

D: 72×72×110 68×68； E: 48×96×90 44×92；

F: 96×48×90 92×44； G: 48×48×100 45×45；

S: 80×160×90 76×152；

（2）、为主控制方式：‘0’:二位式调节； ‘2’:三位式调节；‘3’:时间比例调节；‘4’:触点通断二位式PID 调节；‘5’固态继电器调节；‘6’单相移相触发调节；‘7’单相过零触发调节；‘8’三相过零触发调节；‘9’连续PID 的标准电流信号输出

（3）、为报警方式： ‘空或0’ 无报警； ‘1’上限触点报警；‘2’下限触点报警；‘3’上下限触点报警；‘4 ’ 上偏差报警； ‘5’ 下偏差报警； ‘6’ 上下偏差报警

（4）、输入信号分类：‘1’热电偶；‘2’热电阻

（5）、后辍：‘D’继电器为30A 大功率
