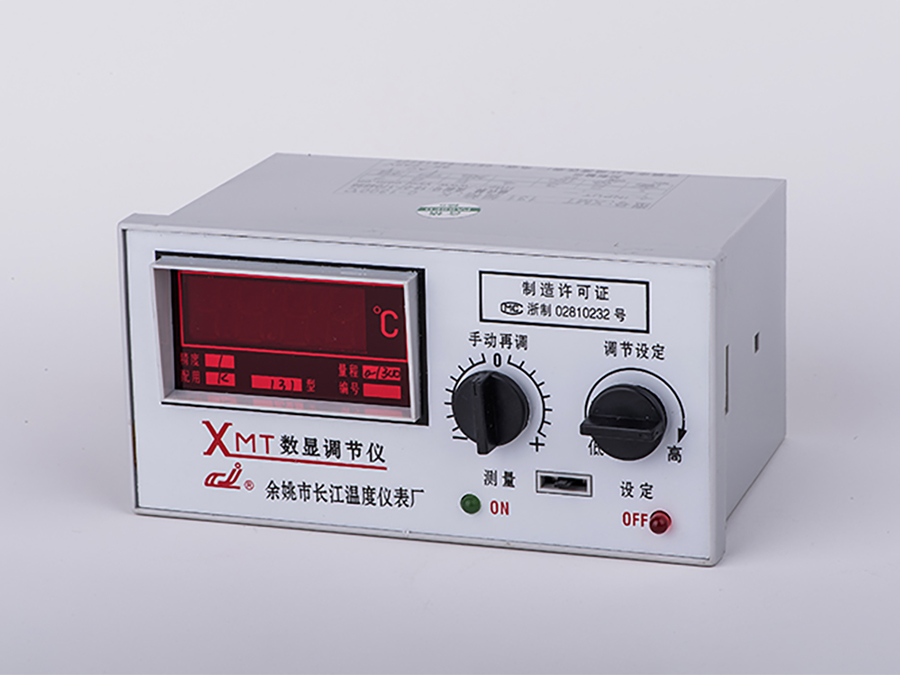

XMT-1000 系列

1、显示方法：LED数码管直接显示被测值

2、显示误差：≤1.0%FS±1字

3、设定点偏差：≤1.0%FS

4、热电偶冷端补偿：0～50℃内误差＜2℃

5、时间比例调节：比例带1%～3%，周期：30S±10S

6、输出触点容量：交流220V 3A（阻性负载）

7、工作电源：85VAC～242VAC，50HZ/60HZ

8、功耗小于3W

9、工作环境：温度0～50℃,相对湿度＜85%RH的无腐蚀性气体场合

型号意义

XM   □    □  － □   □   □   □

        1   2        3  4  5   6

1：显示控制方式：“T”调节仪；“Z”单显示仪表

2：外型尺寸标号

     空：160×80×50   开孔152×76；         A：96×96×150    开孔92×92

B：60×120×150  开孔56×116；         D：72×72×110    开孔68×68

E：48×96×110    开孔44×92；            F：96×48×110    开孔92×44

G：48×48×110    开孔45×45；          H：80×160×150  开孔76×156

3：操作显示方式

‘1’电位器设定，全量程显示；‘2’按式数码开关设定，全量程显示

4：主控制方式

‘0’二位式调节；  ‘1’二位式调节（死区加大调节）控制

‘2’三位式调节；     ‘3’时间比例调节；   ‘5’固态继电器调节

‘6’单相移相触发调节；   ‘7’单相过零触发调节

‘8’三相过零触发调节；     ‘9’连续PID标准电流信号输出

5：附加报警

‘空或0’：无报警；              ‘1’：上限触点报警  ；        ‘2’：下限触点报警 ；

‘3’：上、下限触点报警；

6：输入信号分类：

‘1’热电偶； ‘2’热电阻；‘3’mV信号  ；  ‘4’电阻信号

‘5’标准电流信号；    ‘7’湿度传感器

后缀‘D’30A大功率继电器
